3 possibilités d'implantation des capteurs
pour le chauffage solaire

Inclinaisons minimum des capteurs : 55 ° ( optimum 68 ° ).

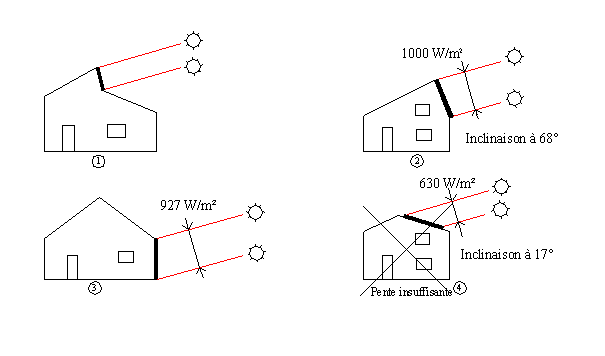

Remarquer la forte inclinaison des exemples 1, 2 et 3 ci-dessous.

La hauteur du soleil sur l'horizon (16 degré sur l'horizontale) représentée sur ces vues, correspond aux heures
limites de la durée (4 h) pendant lesquelles des apports solaires maximum sont possibles le 21 décembre.

On constate que, pour une même surface de capteur, lorsque l'énergie reçue est de 1000 W/m² dans le cas 2
le plus favorable, elle est encore de 927 W/m² dans le cas 3 mais n'est plus que 630 W/m² dans le cas 4.
