Installation photovoltaïque autonome pour alimenter un châlet auprès d'étangs
Quatre modules photovoltaïques de 123Wc + régulation + 4accus de 125Ah/12V + onduleur/chargeur de 1600 VA.
Coût installé : 6900€HT

Les modules photovoltaïques posés sur toiture sont fixés sur deux poteaux extérieurs.
Les modules et les accumulateurs sont dimensionnés afin d'assurer l'autonomie complète en été
pour un réfrigérateur, l'éclairage (ampoules fluocompactes), le petit électroménager et la télévision.


A gauche, l'ampèremètre et le régulateur de charge solaire des accumulateurs, puis le disjoncteur d'isolement de l'onduleur.
A droite, l'onduleur chargeur et le tableau de distribution.
L'onduleur chargeur permet la recharge rapide des accumulateurs avec un groupe électrogène de 1,5kW
lorsque l'ensoleillement a été insuffisant (charge en 5 heures).
La durée de charge avec les modules photovoltaïques est d'environ 14 jours en hiver et de 7 jours l'été.
L'autonomie sans soleil est environ d'une semaine avec une consommation de 500Wh/jour.

Pour connaître et calculer les caractéristiques d'installations en site isolé

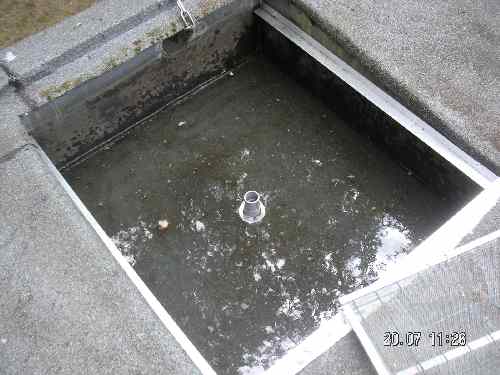

Installation de récupération de l'eau de pluie en toiture terrasse.

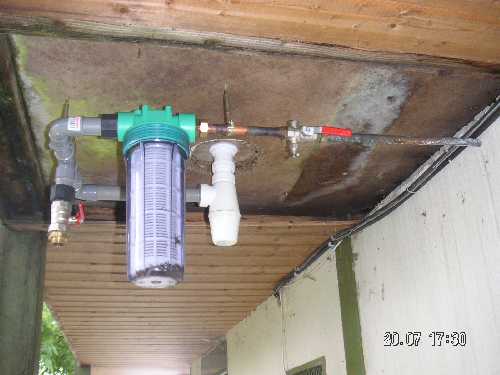

Remise en état de l'installation qui se bouchait, avec pose d'une grille de filtration (à droite, non installée),

d'un siphon, d'une vanne de vidange et d'un filtre.
